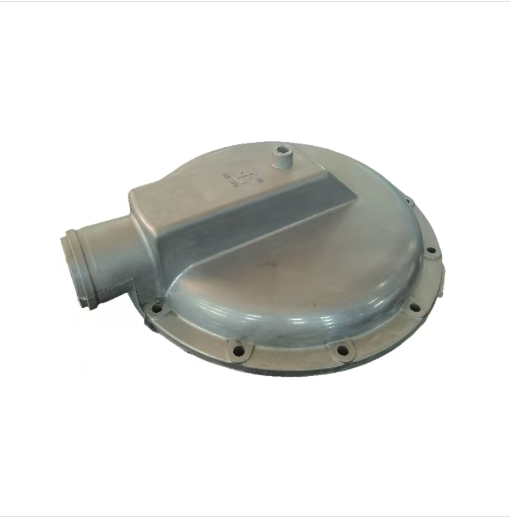

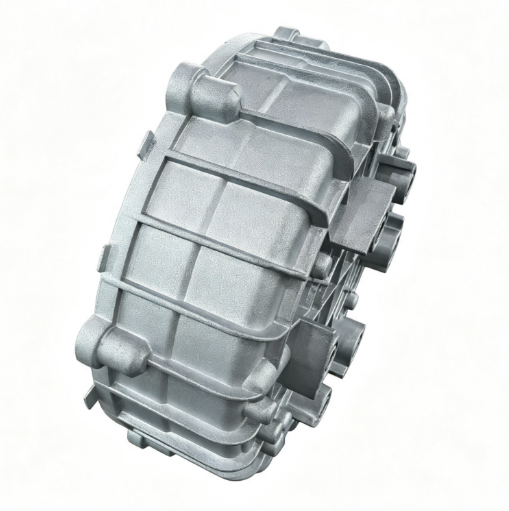

Каждая позиция в каталоге ООО Чэнду Вэйда Машиностроение заполнена по одной и той же схеме. Эта схема — готовая структура запроса на изготовление детали по вашему чертежу. Ниже — семь полей. Если заполнить их сразу, вместо нескольких уточняющих писем получится один содержательный ответ. Содержание Поле 1. Отрасль применения Поле 2. Габариты в миллиметрах Поле 3. Материал и его обоснование Поле 4. Масса детали Поле 5. Обработка поверхности Поле 6. Тоннаж литьевой машины Поле 7. Чертёж и допуски Пример: заполненный запрос на крупную корпусную деталь Пять уточнений, которых можно избежать Что даёт заполненный запрос Чего в каталоге нет: границы применимости Проверка перед отправкой запроса Поле 1. Отрасль применения Каталог разделён по отраслям: мультимедийные устройства и компьютерная техника, вентильная продукция и газовое оборудование, инструментальные изделия, автомобильные запчасти, медицинская продукция, пожарное оборудование, сельскохозяйственная техника, спутниковая связь. Указание отрасли помогает сразу отнести деталь к классу задач: например, для медицинского оборудования требования к стерильности и коррозионной стойкости формулируются иначе, чем для сельскохозяйственных узлов. Поле 2. Габариты в миллиметрах Размеры задают по трём осям. В каталоге диапазон широкий: от эксцентрикового вала 35 × 23 × 12 мм до подставки экрана 639 × 318 × 57 мм и прецизионных деталей для сельхозтехники 350 × 190 × 85 мм. Если габарит превышает 500 мм по одной из осей, это стоит указать отдельно: такие позиции в каталоге идут на машинах 1000T. Поле 3. Материал и его обоснование Основной материал каталога — алюминиевый сплав: лёгкость при высокой прочности. Но если деталь требует иных свойств, в каталоге есть подтверждённые альтернативы. Медный сплав — коррозионная стойкость, теплопроводность, обрабатываемость; пример — клапанный диск 1,966 кг. Цинковый сплав — миниатюрные детали с точной геометрией; пример — эксцентриковый вал 0,035 кг. Магниевый сплав — предельное облегчение; пример — деталь 4125039 массой 0,295 кг. Поле 4. Масса детали Массу в каталоге приводят с точностью до грамма: 0,083 кг у кронштейна второго экрана, 0,17740 кг у корпуса клапана, 1,41771 кг у корпуса расходомера, 2,159 кг у корпуса КПП. В запросе достаточно ожидаемого диапазона и предельного значения: это позволяет сразу оценить, укладывается ли узел в нагрузку на привод или на несущую конструкцию. Поле 5. Обработка поверхности В каталоге используются четыре варианта, и выбор зависит от среды работы детали. Дробеструйная обработка — для износостойкости и усталостной прочности. Порошковая покраска — защитный слой и внешний вид. Покраска — защита от коррозии в водной среде. Электрофорез — равномерное защитное покрытие для деталей сложной формы. Отдельный случай — поставка без обработки: так поставляется эксцентриковый вал M2, что упрощает последующую доработку по требованиям заказчика. Поле 6. Тоннаж литьевой машины В каталоге встречаются машины 300T, 400T, 500T и 1000T. Тоннаж связан с габаритом и массой отливки. Практическая логика: компактные детали вроде зажимной втулки 85 × 66 × 96 мм идут на 300T; корпус расходомера 134 × 242,5 × 135 мм — на 400T; сеялка r350 × 12,5 мм массой 4,955 кг — на 500T; крупные корпуса вроде коробки передач 550 × 224 × 121 мм — на 1000T. Поле 7. Чертёж и допуски Карточка каталога не заменяет чертёж. Она даёт отправную точку, а допуски на посадочные поверхности, требования к шероховатости и места последующей мехобработки фиксируются в чертеже. Отдельно уточняют однородность партии: в карточках указано усилие запрессовки, и если партия критична по плотности, это обсуждается до запуска. Практическое следствие: запрос без чертежа остаётся предварительным. Карточка каталога даёт шесть полей, но седьмое — допуски — существует только в чертеже, и именно оно определяет, сядет ли деталь в узел без доработки. Поэтому к запросу имеет смысл сразу приложить файл чертежа и перечислить поверхности, по которым допуски критичны. Это снимает самый частый уточняющий вопрос и делает первый ответ содержательным, а не формальным. Пример: заполненный запрос на крупную корпусную деталь Ниже — заполненная схема для крупной корпусной детали автомобильной промышленности. Все значения взяты из карточки соответствующей позиции каталога, чтобы показать, как схема выглядит в заполненном виде. Отрасль применения: автомобильная промышленность. Габариты: 550 × 224 × 121 мм. Материал: алюминиевый сплав. Масса: 2,159 кг. Обработка поверхности: дробеструйная очистка. Тоннаж литьевой машины: 1000T. Чертёж: прилагается, с допусками на посадочные поверхности. Такой набор полностью соответствует карточке коробки передач: те же габарит, масса, покрытие и оборудование. Запрос, заполненный по этой схеме, уже содержит ответы на вопросы, которые иначе пришлось бы задавать отдельно. Для миниатюрной детали запрос выглядит иначе по двум полям — материалу и тоннажу. Эксцентриковый вал 35 × 23 × 12 мм массой 0,035 кг из цинкового сплава идёт на машине 300T и поставляется без обработки, что упрощает последующую доработку. Пять уточнений, которых можно избежать Большинство уточняющих писем возникает не из-за сложности детали, а из-за пропущенного поля. Ниже — пять самых частых вопросов и то, что их снимает. «Из какого сплава деталь?» — укажите сплав и обоснование: медный для коррозионной стойкости и теплопроводности, алюминиевый для облегчения, цинковый для миниатюрных деталей, магниевый для предельно лёгких. «Какой допуск?» — допуски фиксируются чертежом; карточка каталога их не содержит, поэтому без приложенного чертежа ответить на вопрос нельзя. «Какая масса?» — задайте ожидаемое значение или верхний предел; в каталоге масса приведена с точностью до грамма, и по ней оценивают нагрузку на привод. «Нужна ли покраска?» — выберите один из четырёх вариантов: дробеструйная обработка, порошковая покраска, покраска или электрофорез, либо укажите поставку без обработки. «На какой машине отольют?» — оцените тоннаж по габариту: компактные детали идут на 300T, крупные корпуса — на 1000T. Заполненные семь полей снимают эти вопросы до начала переписки: остаётся обсудить только то, что действительно индивидуально для детали, — допуски и объём партии. Что даёт заполненный запрос Сокращается переписка: по семи полям уже понятно, в какой класс задач попадает деталь. Сразу видно, нужен ли нестандартный сплав или нестандартное покрытие. Становится понятно оборудование: 300T, 400T, 500T или 1000T. Появляется база для оценки массы узла и транспортных расходов. Чертёж остаётся единственным местом, где фиксируются допуски. Чего в каталоге нет: границы применимости Карточки содержат габарит, материал, массу, покрытие, отрасль и тоннаж. В них нет цен, сроков изготовления, минимальной партии и данных о производственных мощностях — эти величины на сайте не публикуются и согласовываются отдельно. Точно так же не публикуется номенклатура допусков: она индивидуальна для каждой детали и определяется чертежом. Проверка перед отправкой запроса Указана отрасль и рабочая среда детали. Заданы габариты по трём осям в миллиметрах. Выбран сплав с обоснованием. Задана ожидаемая масса или её предел. Выбрана обработка поверхности. Оценён требуемый тоннаж. Приложен чертёж с допусками на посадки. Структура каталога уже задала форму запроса: отрасль, габариты, сплав, масса, покрытие, тоннаж и чертёж. Заполненные поля снимают большую часть уточняющих вопросов до начала переписки. Перед отправкой полезно сверить формулировки с карточками: Литьё под давлением, Корпус высевающего аппарата и Компоненты рентгеновского генератора заполнены по той же схеме и лежат в Каталог продукции. Вопросы по детали решают через страницу Контакты. Карточка позиции на сайте — Литьё под давлением Материалы по теме Литьё под давлением Корпус высевающего аппарата Основание высевающего аппарата Корпус запчастей для сельскохозяйственной техники Диск для сельскохозяйственной техники Компоненты рентгеновского генератора Вентиляционная крышка медоборудования Колеблющийся рычаг M2-1 и M2-2 Колеблющийся рычаг M2A Опорный кронштейн для второго экрана Литой корпус-основание монитора Левая опорная ножка монитора с ярким хромированием Основание светильника Короб-оболочка для светодиодов Обрамление для мультимедийного дисплея Задняя крышка корпуса компьютера Панель компьютера Передняя оболочка EMB Корпус расходомера Литой алюминиевый корпус клапана Коробка передач Коробка турбины Корпус глушителя пневматического инструмента Взрывозащищённый корпус Литой алюминиевый радиатор Перегородка молекулярной колонны Каталог продукции Серия мультимедийных устройств Компьютерная техника Светодиодные экраны Измерительные приборы Игровые аксессуары Вентильная продукция Газовое оборудование Умные приборы Инструментальные изделия Пневматические инструменты Взрывозащищённые разъёмы Садово-огородные товары Автомобильные запчасти Замедлитель Медицинская продукция Детали кислородного концентратора Детали пистолета для миофасциального релиза Пожарное оборудование Сельскохозяйственная техника Серия алюминиевых лестниц Спутниковая связь Рекомендуемая продукция Новости Главная страница О компании Контакты Частые вопросы Можно ли заказать литьё по собственному чертежу? Да, каталог построен по отраслям и содержит позиции разного габарита и назначения; параметры детали фиксируются чертежом. Какой сплав выбрать, если нужна коррозионная стойкость? В каталоге для таких задач применён медный сплав у клапанного диска; для облегчения используют алюминиевый, для миниатюрных деталей — цинковый, для предельно лёгких — магниевый. Зачем указывать ожидаемую массу? Масса входит в расчёт нагрузки на узел; в каталоге значения приведены с точностью до грамма. Что выбрать: дробеструйную обработку или покраску? Дробеструйная обработка повышает твердость и усталостную прочность, покраска даёт защитный слой от коррозии. Выбор зависит от среды работы. Публикуются ли цены и сроки? Нет. В карточках есть габарит, материал, масса, покрытие, отрасль и тоннаж; коммерческие условия согласовываются отдельно.

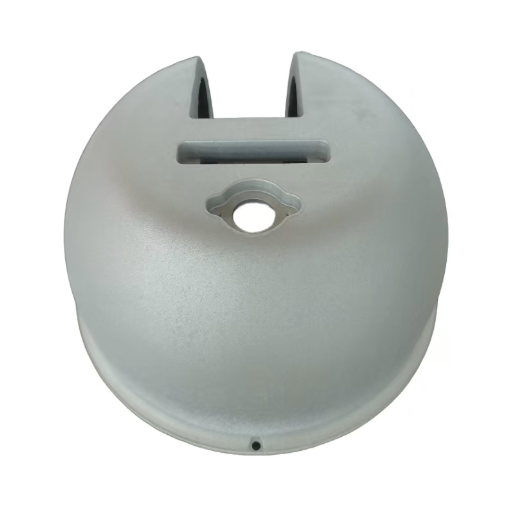

В каталоге ООО Чэнду Вэйда Машиностроение выделен раздел пожарного оборудования. Это не одна деталь, а набор узлов разного назначения — от соединителей водопроводных труб до опор ограждения пожарной машины. Ниже — семь позиций с их фактическими параметрами из каталога: размерами, массой, материалом, покрытием и тоннажем машины. Содержание Что объединяет пожарные позиции каталога Седла: линейка типоразмеров 50, 65, 80, 100 и 125 Зажимная втулка: компактный узел фиксации Гнутая соединительная втулка: поворот и соединение труб Соединитель водопровода: когда важна защита от коррозии Верхняя крышка: крупный узел на машине 1000T Средняя опора ограждения:Самый компактный габарит подборки Медный клапанный диск: отдельный материал в пожарной линейке Тоннаж и габарит: две ступени в пожарной линейке Где применяется каждая позиция пожарной линейки Сводная таблица пожарных позиций Как выбрать между вариантами покрытия и материала Что стоит уточнить перед заказом Что объединяет пожарные позиции каталога Все они работают в системах, где отказ узла недопустим: подача воды, соединение труб, фиксация элементов ограждения. Отсюда два повторяющихся требования — коррозионная стойкость и стабильность соединения. Алюминиевый сплав как основной материал: он сохраняет прочность при небольшой массе. Дробеструйная обработка как основное покрытие: повышает твердость и усталостную прочность. Машины 300T и 1000T — по габариту детали. Седла: линейка типоразмеров 50, 65, 80, 100 и 125 Седла выполнены из алюминиевого сплава и выпускаются в пяти типоразмерах. Каждый имеет свои размеры и вес, что позволяет подобрать элемент под конкретную пожарную систему. Поверхность обработана дробеструйным способом, производство ведётся на машине 300T. Такой набор типоразмеров закрывает типовые проходы пожарных систем без переделки ответной части. Зажимная втулка: компактный узел фиксации Зажимная втулка — элемент фиксации и соединения. Размеры 85 × 66 × 96 мм, масса 0,494 кг. Поверхность обработана дробеструйным способом для повышения долговечности и защиты от ржавчины. Деталь получают на литьевой машине 300T. Гнутая соединительная втулка: поворот и соединение труб Эта втулка обеспечивает соединение и поворот труб в пожарных системах. Размеры 145 × 145 × 123 мм, масса 1,085 кг. Алюминиевый сплав делает втулку лёгкой при достаточной прочности, а дробеструйная обработка повышает твердость, износостойкость и усталостную прочность. Машина — 300T. Соединитель водопровода: когда важна защита от коррозии Соединитель водопровода имеет размер R118 × 108 мм и массу 1,051 кг. Это единственная позиция в подборке, где поверхность обработана покраской. Покраска образует защитный слой: он повышает коррозионную стойкость и продлевает срок службы соединения, работающего в водной среде. Машина — 300T. Верхняя крышка: крупный узел на машине 1000T Верхняя крышка для пожарной отрасли — самая крупная позиция подборки: 297 × 297 × 174 мм при массе 1,429 кг. Алюминиевый сплав даёт прочность и лёгкость, дробеструйная обработка повышает твердость и износостойкость. Изделие получают на машине 1000T, что обеспечивает точность размеров и отвечает требованиям пожарного оборудования к деталям. Средняя опора ограждения:Самый компактный габарит подборки Средняя опора для ограждения пожарной машины имеет размеры 200 × 81 × 38 мм и массу всего 0,274 кг. Лёгкость, сравнительно высокая прочность и коррозионная стойкость алюминиевого сплава здесь определяющие: опора устанавливается на конструкцию ограждения и не должна увеличивать её массу. Медный клапанный диск: отдельный материал в пожарной линейке Клапанный диск — единственная позиция подборки из медного сплава. Размеры 212 × 155 × 33 мм, масса 1,966 кг. Медный сплав выбран из-за коррозионной стойкости, теплопроводности и обрабатываемости. Дробеструйная обработка удаляет загрязнения и оксидный слой, повышает твердость и усталостную прочность. Машина — 300T. Тоннаж и габарит: две ступени в пожарной линейке Пожарная линейка по усилию запрессовки делится на две ступени, и граница между ними проходит по габариту детали. На машине 300T получают седла, зажимную втулку, гнутую соединительную втулку, соединитель водопровода и клапанный диск. Все они компактны: самый крупный из них, гнутая соединительная втулка, имеет габарит 145 × 145 × 123 мм при массе 1,085 кг. На машине 1000T получают верхнюю крышку — 297 × 297 × 174 мм при массе 1,429 кг. Это самая крупная позиция подборки, и по ней хорошо видно, как рост габарита требует роста усилия запрессовки. До 150 мм по наибольшей оси — машина 300T, масса до 1,1 кг. Около 300 мм по наибольшей оси — машина 1000T, масса около 1,4 кг. Практический вывод: если ваш узел по габариту близок к верхней крышке, стоит закладывать ту же ступень оборудования, а если сопоставим с втулками — достаточно 300T. Где применяется каждая позиция пожарной линейки Седла типоразмеров 50, 65, 80, 100 и 125 закрывают типовые проходы пожарных систем: подбор идёт по диаметру, без переделки ответной части. Пять типоразмеров в одной карточке — типичный пример серийного ряда. Зажимная втулка и гнутая соединительная втулка решают разные задачи, хотя обе относятся к соединениям. Первая фиксирует элемент: габарит 85 × 66 × 96 мм, масса 0,494 кг. Вторая обеспечивает соединение и поворот труб: 145 × 145 × 123 мм, 1,085 кг. Разница в массе более чем вдвое прямо указывает на разницу в нагрузке на узел. Соединитель водопровода R118 × 108 мм работает в постоянном контакте с водой, поэтому единственный в подборке идёт с покраской. Средняя опора ограждения 200 × 81 × 38 мм массой 0,274 кг — элемент конструкции ограждения пожарной машины, где определяющим свойством становится минимальная масса. Верхняя крышка и клапанный диск замыкают линейку: первая — крупный корпусной узел из алюминиевого сплава, второй — единственная позиция из медного сплава. Оба идут с дробеструйной обработкой, но причины разные: у крышки это твёрдость и износостойкость крупной поверхности, у диска — удаление оксидного слоя и усталостная прочность. Если собрать семь позиций в одну логику, получается простая схема: алюминиевый сплав снижает массу узла, дробеструйная обработка продлевает ресурс, а типоразмерный ряд седел позволяет закрыть типовую сеть без доработки ответной части. Сводная таблица пожарных позиций Позиция Размеры, мм Масса Материал Седла типоразмеры 50, 65, 80, 100, 125 — алюминиевый сплав Зажимная втулка 85 × 66 × 96 0,494 кг алюминиевый сплав Гнутая соединительная втулка 145 × 145 × 123 1,085 кг алюминиевый сплав Соединитель водопровода R118 × 108 1,051 кг алюминиевый сплав Верхняя крышка 297 × 297 × 174 1,429 кг алюминиевый сплав Средняя опора ограждения 200 × 81 × 38 0,274 кг алюминиевый сплав Клапанный диск 212 × 155 × 33 1,966 кг медный сплав Как выбрать между вариантами покрытия и материала Если узел работает в контакте с водой — смотрите, какое покрытие стоит в карточке: для соединителя водопровода это покраска. Если деталь несёт циклическую нагрузку — дробеструйная обработка: она указана для втулок, крышки и диска как способ повысить усталостную прочность. Если важны теплопроводность и стойкость в агрессивной среде — медный сплав, как у клапанного диска. Если решают габарит и масса — алюминиевый сплав, на нём построена вся линейка. Если нужен крупный корпус — проверьте тоннаж: для позиции 297 × 297 × 174 мм потребуется машина 1000T. Что стоит уточнить перед заказом Каталог даёт габарит, массу, материал и покрытие. Остальное зависит от вашего узла: тип ответной части, рабочее давление, допуски по посадке и требования к внешнему виду после монтажа. Эти данные фиксируются по чертежу: карточка служит отправной точкой, а не заменой спецификации. Отдельно проверяют типоразмер седла. В карточке он задан номером — 50, 65, 80, 100 или 125 — и подбор по нему выполняется без переделки ответной части. Если в вашей системе применён нестандартный проход, это указывают в чертеже. Раздел пожарного оборудования — не единственный источник: часть узлов, например крышки и корпуса клапанов, вынесена в смежные разделы вентильной продукции, поэтому при подборе стоит просматривать обе ветки каталога. Пожарная линейка каталога собрана вокруг двух идей: алюминиевый сплав для снижения массы и дробеструйная обработка для ресурса. Исключения показательны — соединитель водопровода идёт с покраской, а клапанный диск выполнен из медного сплава. Раздел Пожарное оборудование — не единственная точка входа: Корпус клапана и Медная заслонка клапана вынесены в смежные ветки Каталог продукции, поэтому при подборе стоит просматривать и их. Вопросы по детали решают через страницу Контакты. Карточка позиции на сайте — Пожарное оборудование Материалы по теме Пожарное оборудование Верхняя крышка Нижняя крышка формы газового клапана Газовая распределительная коробка с крышкой Герметичная крышка газового клапана Двухотверстная фланцевая основа газового клапана Медная заслонка клапана Литой алюминиевый корпус клапана Многоканальный корпус клапана Крышка клапана Крышка клапанной камеры двигателя Крышка зажима Взрывозащищённый корпус Крышка корпуса взрывозащищённого устройства Коробка турбины Коробка передач Перегородка молекулярной колонны Каталог продукции Вентильная продукция Газовое оборудование Умные приборы Инструментальные изделия Пневматические инструменты Взрывозащищённые разъёмы Автомобильные запчасти Медицинская продукция Сельскохозяйственная техника Серия мультимедийных устройств Серия алюминиевых лестниц Спутниковая связь Литьё под давлением Главная страница О компании Контакты Частые вопросы Есть ли в пожарной линейке позиции не из алюминиевого сплава? Да: клапанный диск выполнен из медного сплава — ради коррозионной стойкости, теплопроводности и обрабатываемости. Какое покрытие указано у большинства пожарных деталей? Дробеструйная обработка. Исключение — соединитель водопровода, у которого указана покраска. Какой диапазон массы в пожарной линейке? От 0,274 кг у средней опоры ограждения до 1,966 кг у клапанного диска. На какой машине получают крупные пожарные детали? Верхняя крышка 297 × 297 × 174 мм идёт на машине 1000T, компактные втулки и седла — на машине 300T. Что определяет выбор типоразмера седла? Типовая сеть пожарной системы: в каталоге доступны типоразмеры 50, 65, 80, 100 и 125.

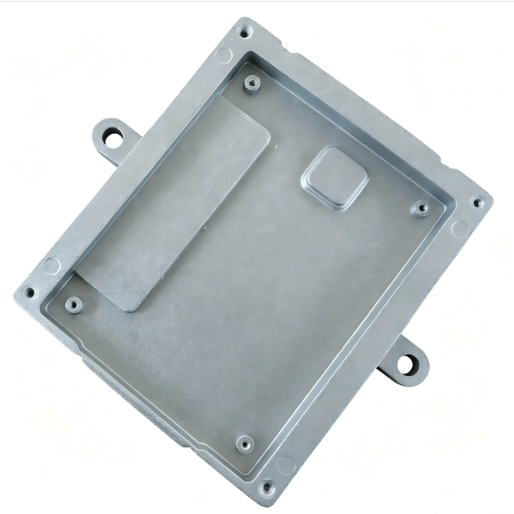

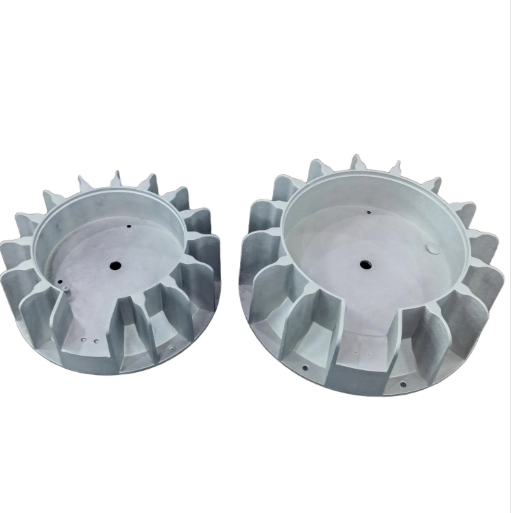

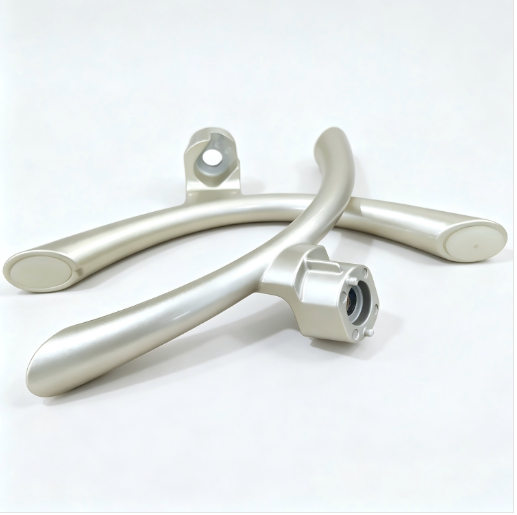

В каталоге ООО Чэнду Вэйда Машиностроение каждая позиция литья под давлением сопровождается короткой карточкой: отрасль применения, размеры в миллиметрах, материал, вес, обработка поверхности и тоннаж литьевой машины. Ниже — как читать эти шесть полей и что они означают для заказа. Материал подготовлен по карточкам серийных позиций каталога: корпусов для автомобильной промышленности, деталей для мультимедийного оборудования, осветительных корпусов, сельскохозяйственных узлов. Содержание Что такое карточка и зачем в ней шесть полей Размеры: три числа и одна частая ошибка Вес: почему он указан с точностью до грамма Материал: не только алюминиевый сплав Обработка поверхности: четыре варианта в каталоге Тоннаж машины: от 300T до 1000T Сводная таблица: как выглядят карточки серийных позиций Серийные ряды: одна карточка на несколько типоразмеров Отрасль применения: девять разделов каталога Пять ошибок при чтении карточки Что уточнить до заказа Что такое карточка и зачем в ней шесть полей Карточка на странице позиции — не рекламный текст, а краткая спецификация: по ней можно ещё до запроса понять, подойдёт ли деталь под ваш узел и на каком оборудовании её отливают. Отрасль применения — для какого класса изделий деталь спроектирована. Размеры (мм) — габарит в трёх измерениях. Материал — сплав, из которого получена отливка. Вес — масса готовой детали, часто с точностью до грамма. Обработка поверхности — чем закрыта отливка после литья. Тоннаж литьевой машины — усилие запрессовки, на котором получена деталь. Размеры: три числа и одна частая ошибка Габарит указывается в миллиметрах по трём осям. Например, корпус КПП автомобиля имеет размеры 550 × 224 × 121 мм, а основание монитора — заметно меньший узел, у которого первое же измерение задаёт посадку на стойку. Частая ошибка — читать габарит как «допуск». Это размеры детали в поставке, а не поле допуска: допуски на конкретные поверхности согласовываются по чертежу отдельно. Вес: почему он указан с точностью до грамма В каталоге вес приводится так же точно, как и размеры. Основание монитора весит 0,083 кг, нижняя крышка S156 — 0,68266 кг, а крупная литая деталь для мультимедийной стойки — 3,887 кг. Такая точность нужна не для красоты: масса входит в расчёт нагрузки на узел, в транспортную себестоимость и в оценку того, выдержит ли привод механизма. Материал: не только алюминиевый сплав Основной материал каталога — алюминиевый сплав: он сочетает лёгкость и прочность и поэтому снижает массу узла. Но в отдельных позициях встречаются и другие решения. Медный сплав — для деталей, где важны коррозионная стойкость и теплопроводность: например клапанный диск 212 × 155 × 33 мм массой 1,966 кг. Цинковый сплав — для миниатюрных прецизионных деталей: эксцентриковый вал 35 × 23 × 12 мм массой 0,035 кг. Магниевый сплав — там, где требуется предельное облегчение: универсальная деталь 4125039 имеет размеры 134,3 × 124 × 20 мм при массе 0,295 кг. Обработка поверхности: четыре варианта в каталоге Поле про обработку поверхности часто читают последним, а оно напрямую влияет на ресурс детали в конкретной среде. Дробеструйная обработка — очищает поверхность, повышает твёрдость, износостойкость и усталостную прочность. Так обработаны зажимная втулка и гнутая соединительная втулка. Порошковая покраска — создаёт защитный слой и задаёт внешний вид; указана у нижней крышки S156 и у опорного кронштейна для второго экрана. Покраска — применяется там, где кроме защиты важен внешний вид узла, например у соединителя водопровода. Электрофорез — выбран для корпуса расходомера: покрытие повышает коррозионную стойкость и износостойкость в сложных условиях эксплуатации. Тоннаж машины: от 300T до 1000T Тоннаж литьевой машины показывает, на каком усилии запрессовки получена деталь. В каталоге встречаются машины 300T, 400T, 500T и 1000T. Связь простая и полезная при прикидке: чем больше габарит и масса отливки, тем выше требуемое усилие. Зажимная втулка 85 × 66 × 96 мм идёт на машине 300T, а крупная верхняя крышка 297 × 297 × 174 мм уже на машине 1000T. Сводная таблица: как выглядят карточки серийных позиций Позиция Отрасль Размеры, мм Масса Покрытие Машина Нижняя крышка S156 3C 238,2 × 211,6 × 34,6 0,68266 кг порошковое покрытие 300T Опорный кронштейн второго экрана 3C 103,5 × 35,15 × 24,9 0,083 кг порошковая покраска 300T Задняя панель S156 3C 361 × 227,4 × 8,7 0,49286 кг порошковая покраска 500T Подставка экрана Zhisheng мультимедия 639 × 318 × 57 3,887 кг покраска 1000T Корпус КПП автомобиля автомобильная 550 × 224 × 121 2,159 кг дробеструйная очистка 1000T Корпус расходомера автомобильная 134 × 242,5 × 135 1,41771 кг электрофорез 400T Серийные ряды: одна карточка на несколько типоразмеров Некоторые позиции объединяют несколько типоразмеров в одной карточке. Задние крышки 8104, 8121, 8150 и 8170 идут рядом: 200,5 × 269,5 × 17 мм и 0,41383 кг; 237,5 × 300,5 × 19 мм и 0,58328 кг; 275 × 358 × 22 мм и 0,79114 кг; 314 × 397 × 25 мм и 1,20979 кг. Панели 978, 8104, 8121, 8150 и 8170 также сведены в один ряд: от 209 × 278 × 9,2 мм массой 0,30841 кг до 406,5 × 323,2 × 16 мм массой 0,4744 кг. Читать такие карточки нужно построчно: каждое значение массы соответствует своему габариту по порядку. Отрасль применения: девять разделов каталога Поле «Отрасль применения» стоит в карточке первым, и по нему весь каталог разделён на девять разделов. Это не формальность: раздел сразу задаёт класс условий, в которых деталь будет работать. Серия мультимедийных устройств — компьютерная техника, светодиодные экраны, телевизоры, измерительные приборы, игровые аксессуары. Вентильная продукция — газовое оборудование и умные приборы. Инструментальные изделия — пневматические инструменты, взрывозащищённые разъёмы, садово-огородные товары. Автомобильные запчасти — корпуса КПП, коробки турбин, корпуса расходомеров, замедлители. Медицинская продукция — детали кислородных концентраторов и миофасциальных пистолетов. Пожарное оборудование — втулки, крышки, седла, клапанные диски. Сельскохозяйственная техника — корпуса высевающих аппаратов, диски, сеялки. Серия алюминиевых лестниц и спутниковая связь — отдельные узкоспециализированные разделы. Практический смысл такой разбивки в том, что позиция из раздела пожарного оборудования изначально рассчитана на работу в системах, где отказ недопустим, а позиция из раздела сельскохозяйственной техники — на абразивную среду и ударные нагрузки. Поэтому подбор по каталогу имеет смысл начинать с раздела, а не с габарита: раздел отсекает позиции, спроектированные под другие условия, и экономит время на сравнении остальных пяти полей. Пять ошибок при чтении карточки Принимать габарит за допуск — допуски задаются чертежом. Игнорировать поле «обработка поверхности»: дробеструйная обработка и покраска дают разную стойкость в одной и той же среде. Не проверять материал: в каталоге есть медный, цинковый и магниевый сплавы, а не только алюминиевый. Считать тоннаж характеристикой детали — это параметр оборудования, на котором её получили. Пропускать поле отрасли: оно подсказывает, для каких условий деталь рассчитана изначально. Что уточнить до заказа Карточка даёт отправную точку, но финальное решение всегда привязано к чертежу. До запроса стоит зафиксировать четыре вещи: рабочую среду детали, требуемое покрытие, допуски на посадки и ожидаемую массу узла. ООО Чэнду Вэйда Машиностроение работает как предприятие, прошедшее сертификацию по системе управления качеством ISO9001:2015, — это единственное упоминание сертификации, которое есть на сайте компании, и его стоит иметь в виду при оценке поставщика. Если вы подбираете литую деталь по каталогу, начните с шести полей карточки: отрасль, размеры, материал, вес, покрытие и тоннаж. Этого достаточно, чтобы отсеять неподходящие позиции до запроса. Полный перечень позиций собран в разделе «Литьё под давлением» и в Каталог продукции: рядом с разобранными выше карточками там же лежат Основание светильника и Взрывозащищённый корпус, заполненные по той же схеме полей. Вопросы по подбору решают через страницу Контакты. Карточка позиции на сайте — Литьё под давлением Материалы по теме Литьё под давлением Корпус КПП автомобиля под давлением Корпус КПП для сельскохозяйственной техники Литой корпус-основание монитора Основание с двумя лапами для монитора Основание светильника Квадратный корпус светильника Корпус промышленного светильника Короб-оболочка для светодиодов Литой алюминиевый корпус светильника Взрывозащищённый корпус Крышка корпуса взрывозащищённого устройства Литой алюминиевый корпус клапана Многоканальный корпус клапана Крышка клапана Газовая распределительная коробка с крышкой Герметичная крышка газового клапана Задняя крышка корпуса компьютера Нижняя крышка корпуса компьютера Панель компьютера Задняя оболочка EMB Колеблющийся рычаг M2-1 и M2-2 Компоненты рентгеновского генератора Коробка передач Коробка турбины Корпус глушителя пневматического инструмента Корпус расходомера Литой алюминиевый радиатор Перегородка молекулярной колонны Каталог продукции Серия мультимедийных устройств Компьютерная техника Светодиодные экраны Телевизоры Измерительные приборы Игровые аксессуары Вентильная продукция Газовое оборудование Умные приборы Инструментальные изделия Пневматические инструменты Взрывозащищённые разъёмы Садово-огородные товары Автомобильные запчасти Замедлитель Медицинская продукция Детали кислородного концентратора Детали пистолета для миофасциального релиза Сельскохозяйственная техника Серия алюминиевых лестниц Спутниковая связь Рекомендуемая продукция Главная страница О компании Контакты Частые вопросы Что указано в поле «Размеры (мм)»? Габарит детали в трёх измерениях, например 550 × 224 × 121 мм у корпуса КПП. Это размеры детали в поставке, а не допуски. Почему масса указана с точностью до грамма? Масса входит в расчёт нагрузки на узел и транспортной себестоимости. В каталоге приводятся значения вроде 0,68266 кг и 0,083 кг. Какой материал основной? Алюминиевый сплав. Он же встречается в большинстве карточек, но в отдельных позициях указаны медный, цинковый и магниевый сплавы. Зачем в карточке тоннаж машины? Он показывает усилие запрессовки, на котором получена деталь: 300T, 400T, 500T или 1000T. Это параметр оборудования. Что означает «Отрасль применения»? Класс изделий, для которого деталь спроектирована: 3C, мультимедия, автомобильная промышленность, пожарное оборудование, медицинская техника, сельскохозяйственная техника.
